Observatorio Astronómico
Albert Einstein
|
Lat S 33º 41.2463´ Long O 59º 40.4525´ Altitud 35m snm San Pedro Provincia de Buenos Aires República Argentina |
|
 |

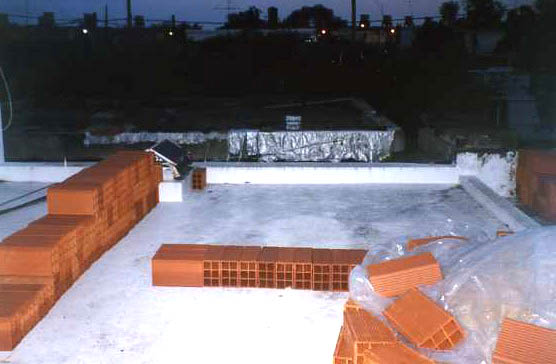

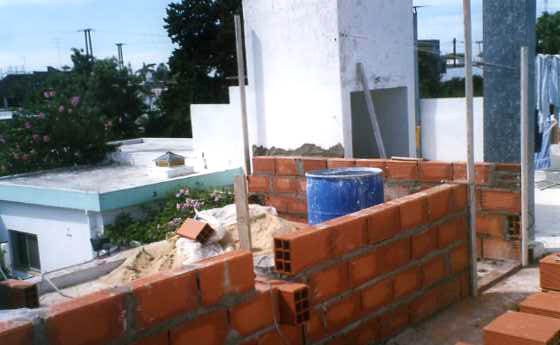

Marcando la cancha 1º de abril de 2006 |
 |
Dos ambientes de 2.8m x 2.8m Uno para escritorio y el otro observatorio |
 |

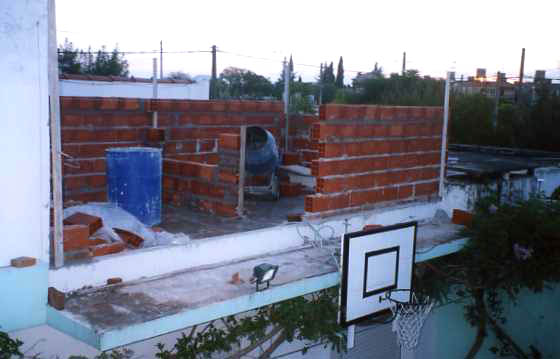

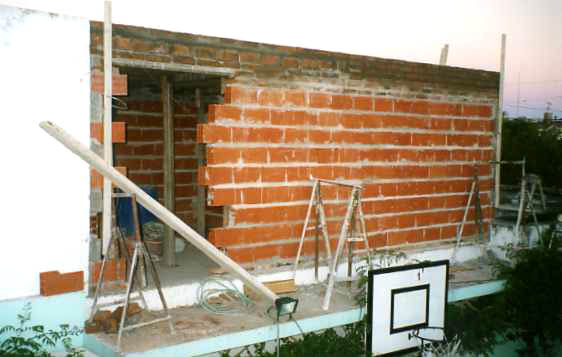

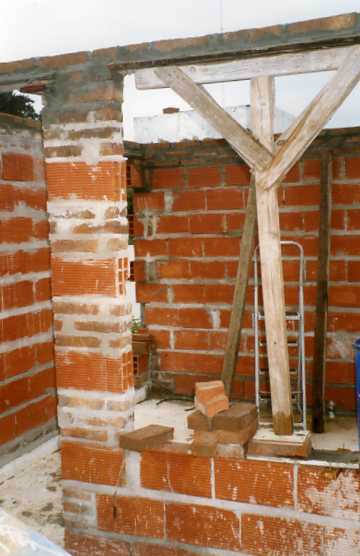

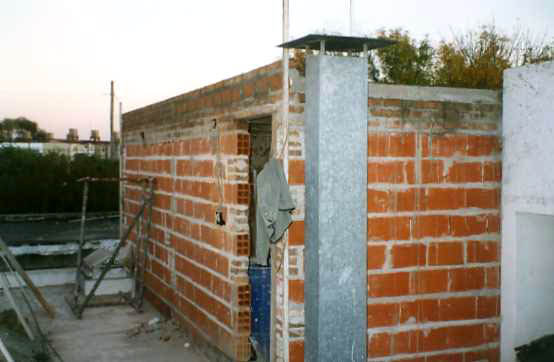

Levantando
las paredes del Observatorio |
 |
Vista
general |
 |

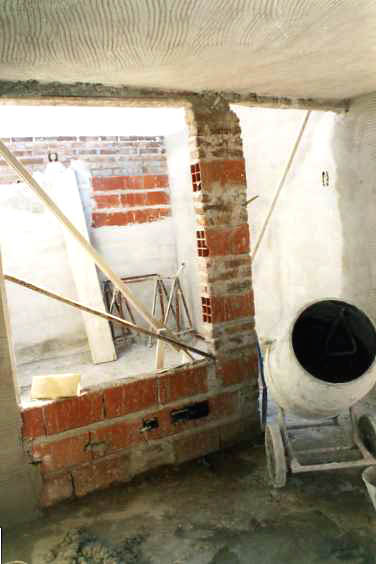

Aberturas
entre los ambientes |
 |

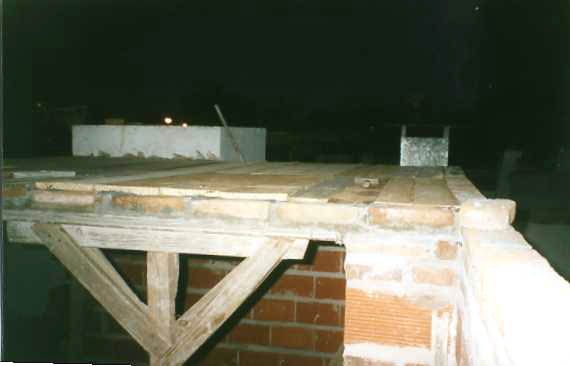

Encofrado
de la losa del escritorio |
 |

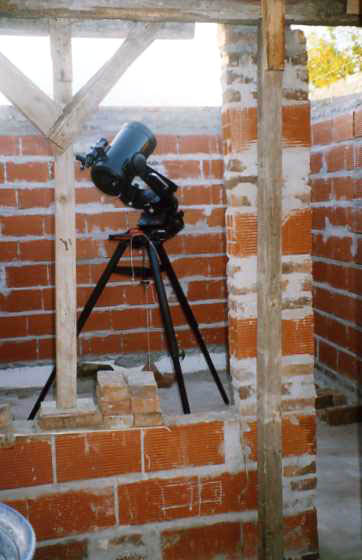

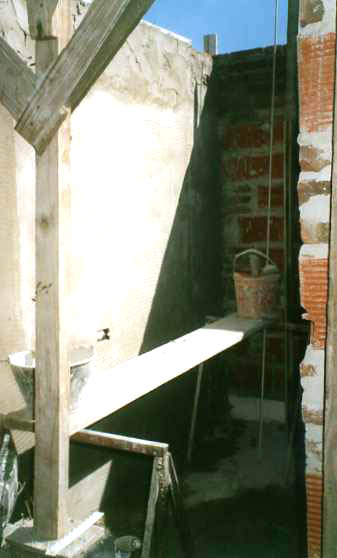

Prueba para determinar la altura del pilar teniendo la altura definitiva de la pared para tener 20º de visibilidad sobre el horizonte
|
 |
Va a ser necesario subir el piso para poder trabajar cómodo |
 |
Listo
para hormigonar |
 |

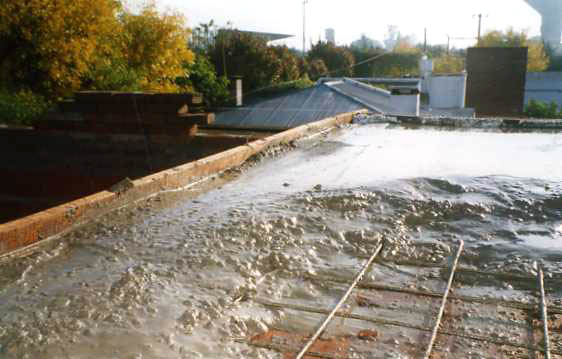

Completando
la losa |
|

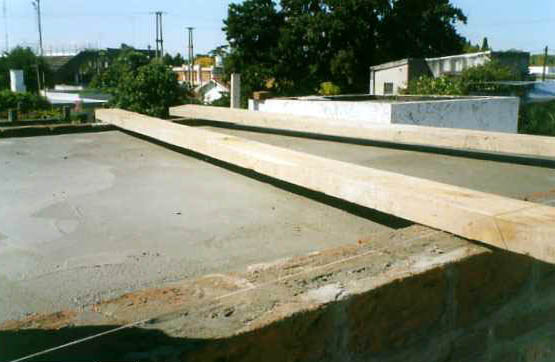

Nivelando
las cargas para instalar las guías del techo corredizo |
 |

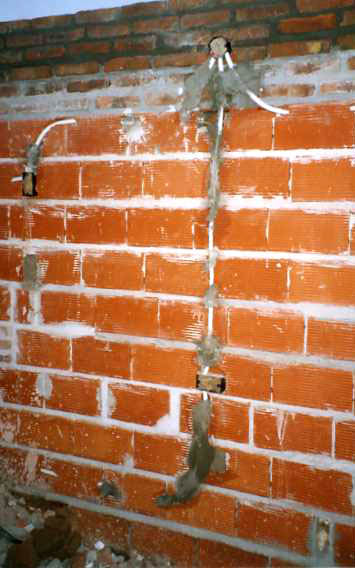

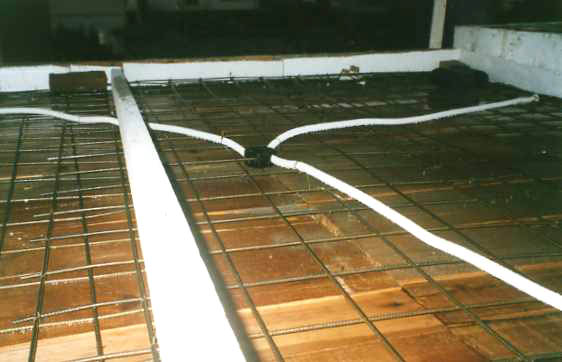

Instalación
eléctrica |
 |

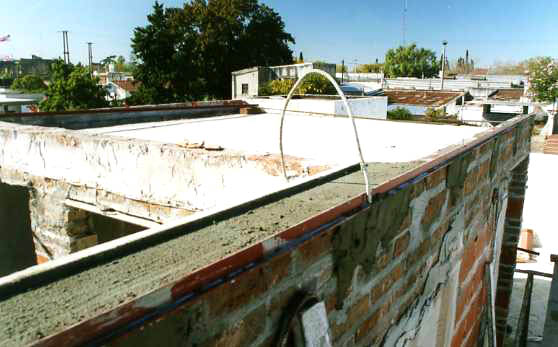

Encadenado
superior para que las paredes no se abran |
 |
Vista
de la futura entrada |
 |

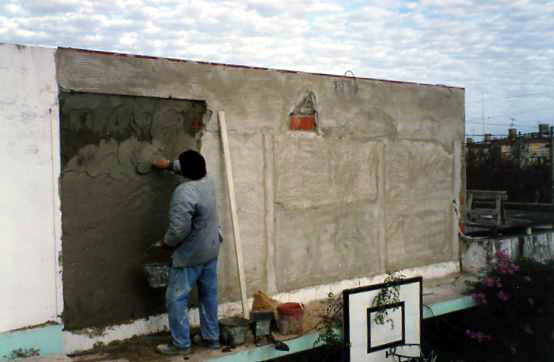

Comienzo
del revocado |
 |

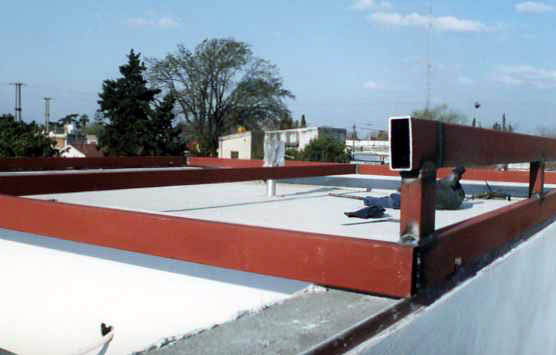

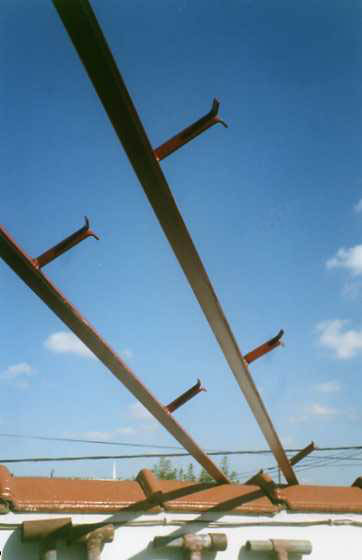

Guías
del techo corredizo con sus anclajes antes de instalarlas |
 |
Desencofrado
del techo del escritorio |
 |
Instalación
de las guías sobre el borde exterior de las paredes |
 |

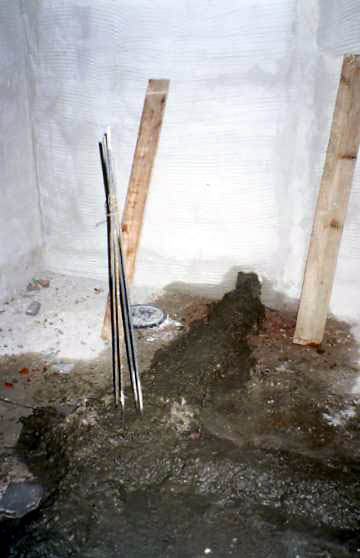

Hierros
del pilar amurados a las paredes |
 |

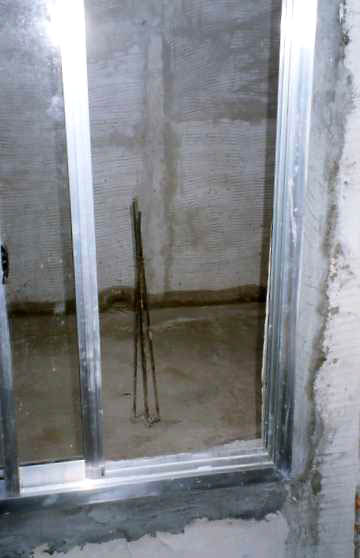

Instalación
de la ventana corrediza |
 |

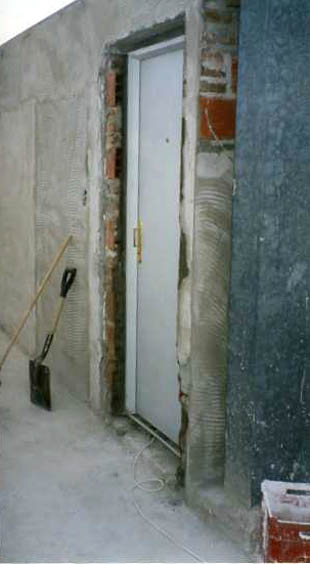

Instalación
de la puerta de entrada |
 |
Vista
del pilar desde el escritorio |
 |
Cerrando
la última abertura por donde se subían los materiales |
 |

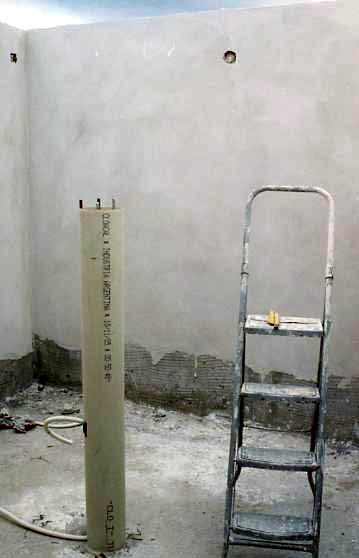

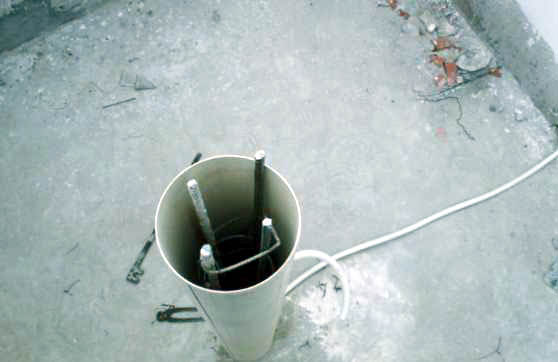

Caño
de PVC de 15 cm con instalación eléctrica de 220 v |
 |

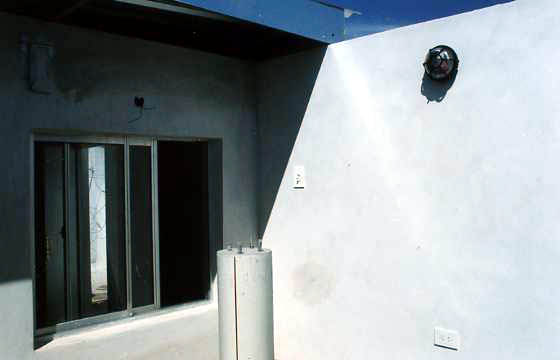

Listo
para llenar con hormigón |
 |

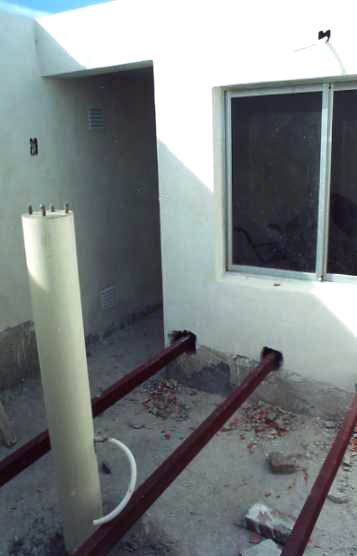

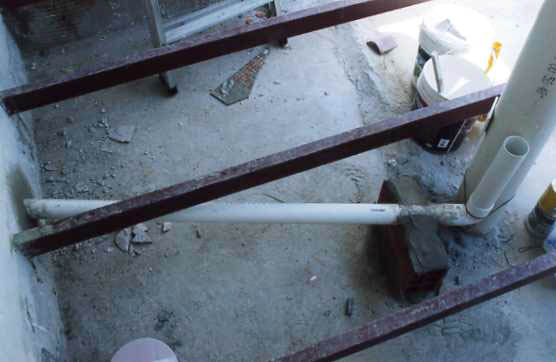

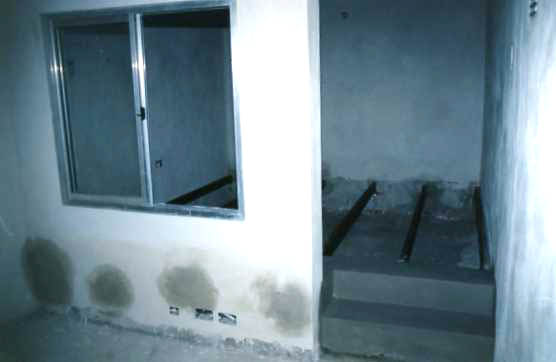

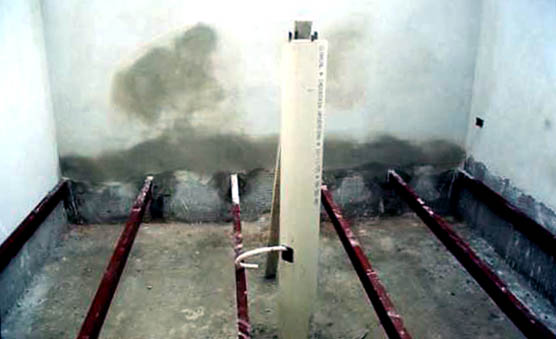

Perfiles
de hierro estructural de 4 x10 para soportar el piso elevado |
 |
La
estructura del piso no tiene contacto con el pilar para minimizar las
vibraciones al caminar |
 |
Dos
escalones de acceso al observatorio |
 |
Revoque
exterior terminado |
 |
Estructura

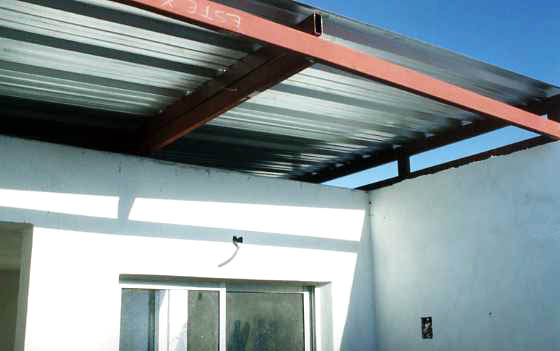

del techo corredizo desde abajo |
 |
Probando
el funcionamiento del techo corredizo |
 |

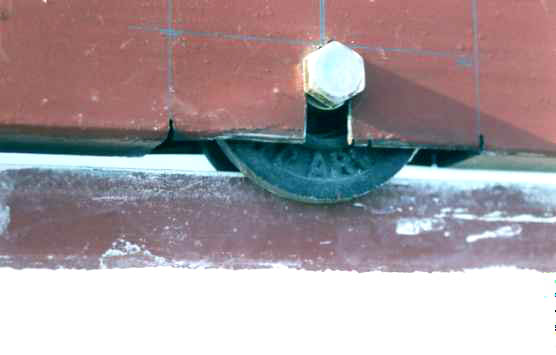

Detalle
de las ruedas sobre las guías |
 |
Chapas
de alta resistencia y anticondensación interior |
 |
Vista
del techo desde el observatorio |
 |

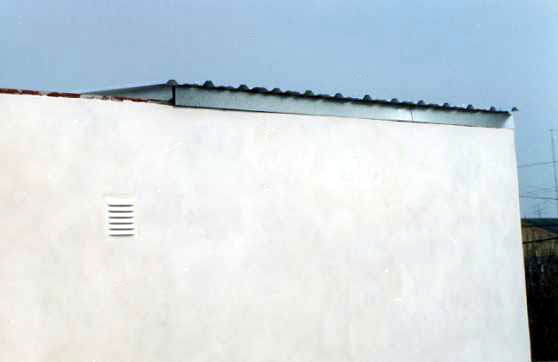

Cerramiento
lateral lado noreste hacia donde va la pendiente para descarga rápida
del agua de lluvia |
 |

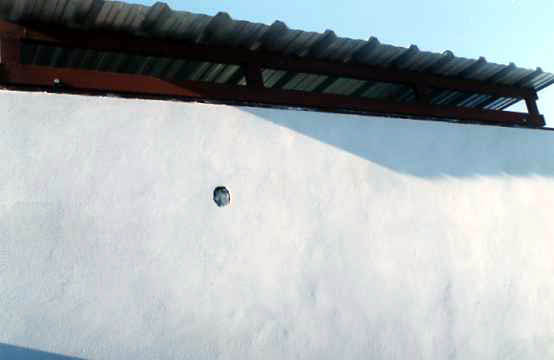

Cerramiento
lateral lado sudoeste. El mismo cubre totalmente la guía para minimizar
la entrada de agua en caso de lluvia con mucho viento |
 |

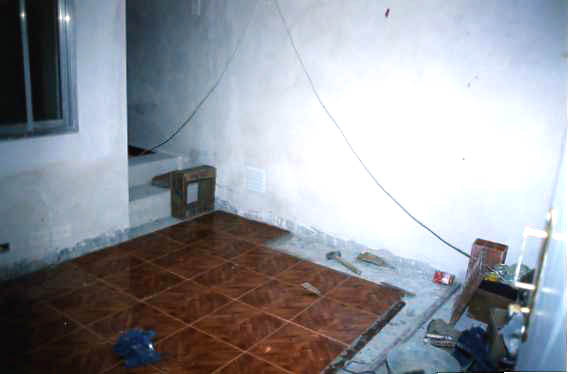

Piso
de cerámica en el escritorio |
 |

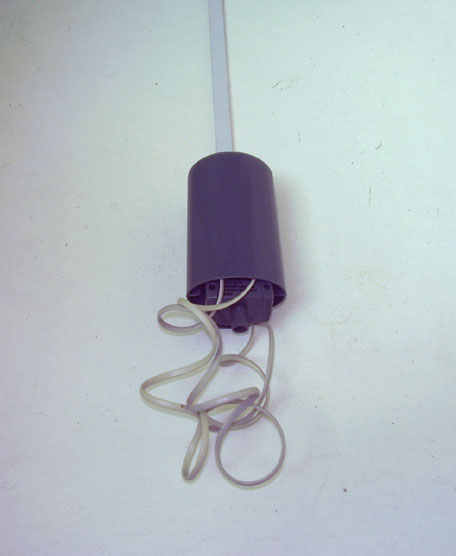

Pilar
y tulipa de iluminación con dimer |
 |

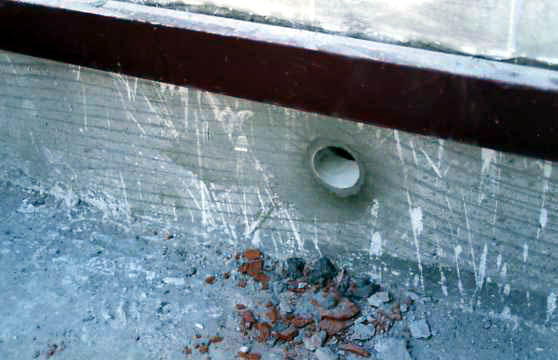

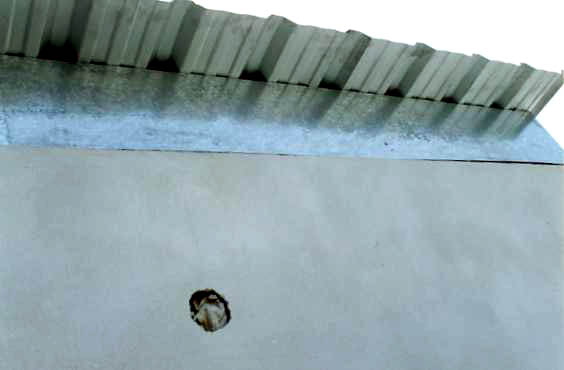

Olvido Caño de PVC para pasar futuros cables de la cámara fotográfica, CCD o de la montura a la PC del escritorio evitando cruzar cables por el paso a través de la ventana |
 |
Respiración
para el futuro piso de madera |
 |

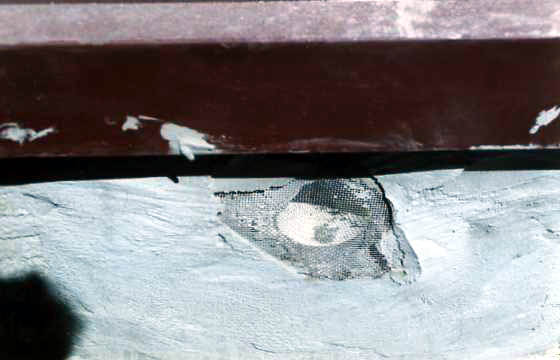

Tejido
de alambre para evitar entrada de insectos debajo del piso |
 |

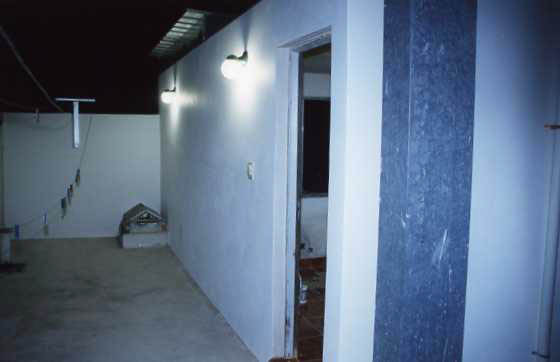

Probando
la iluminación de la terraza |
 |

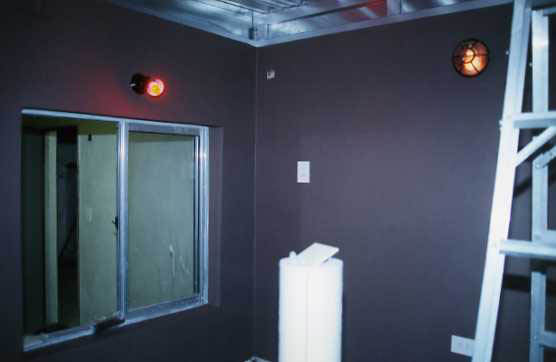

Iluminacion del observatorio Dos tortugas con luz amarilla, una tortuga con luz roja con dimer y spot rojo Paredes pintadas de color marrón |
 |

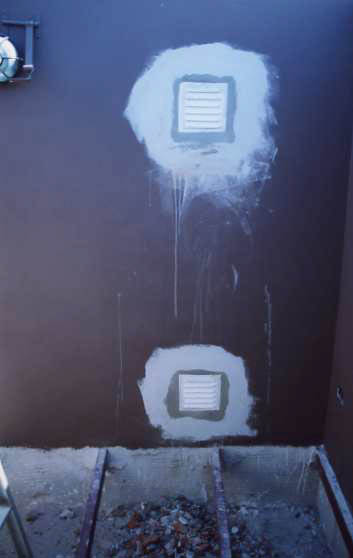

Olvido 2 Rejillas de ventilación del observatorio previendo altas temperaturas dutrante los días de verano |
 |

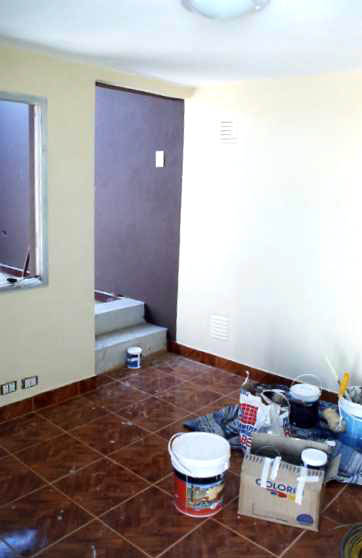

Pintura
del escritorio |
 |

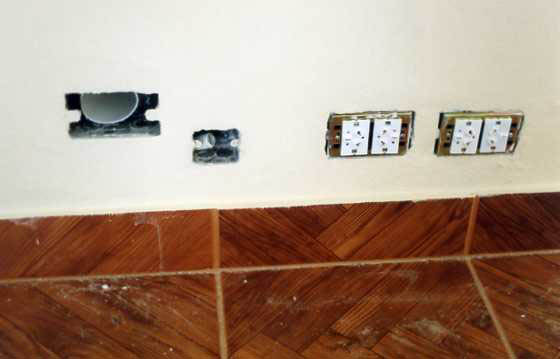

Caja
con caño de PVC para cables de montura y cámara, caja de
red para conectar la PC del escritorio con la del living de la casa en
planta baja, y tomacorrientes en cantidasd generosa para evitar el uso
de zapatillas |
 |

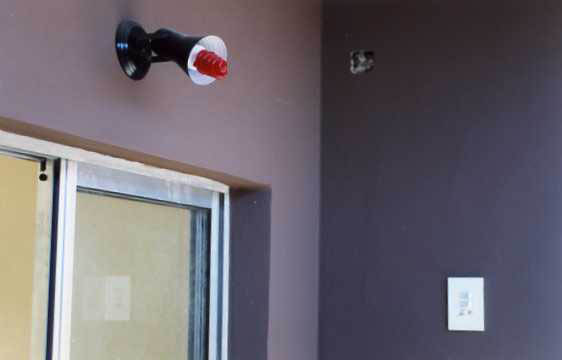

Spot
y caja con llaves combinadas y dimer para acceder a todas las luces del
observatorio desde un sólo lugar cerca de la posición del
observador |
 |

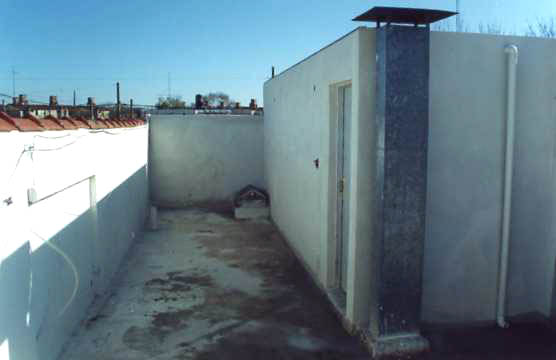

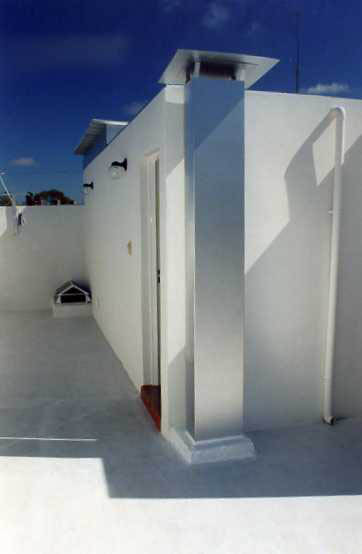

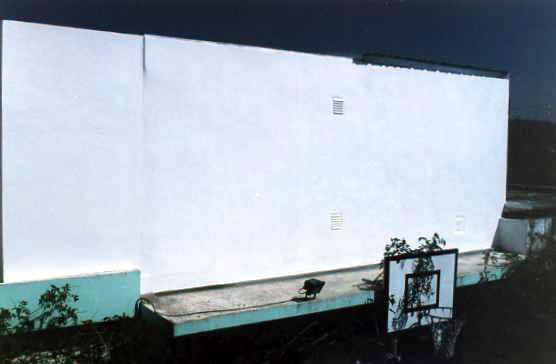

Fin
de la pintura exterior blanca para minimizar el calentamiento de la construcción,
con rejillas de ventilación en el escritorio. (el sector extremo
izquierdo corresponde al alojamiento de tanque de agua) |
 |

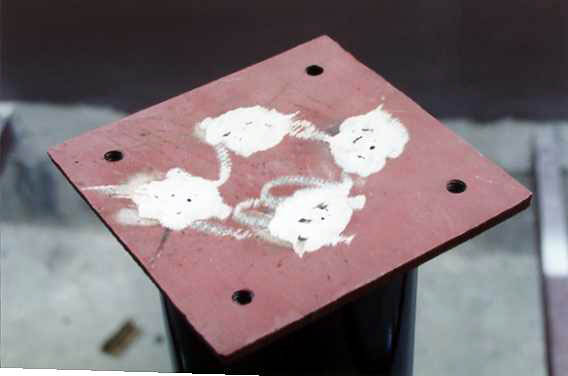

Placa
de hierro con orificios para varillas roscadas de 1/2" donde se instalará
la montura |
 |
Placa
soldada a los hierros de la armadura de la columna |
 |

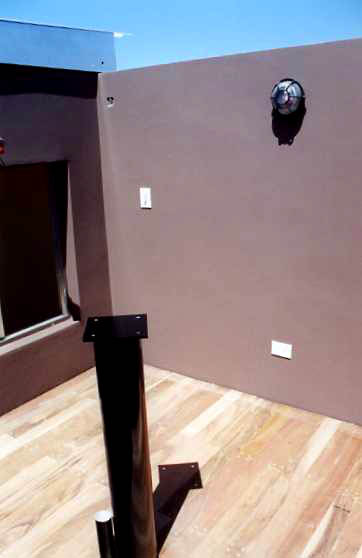

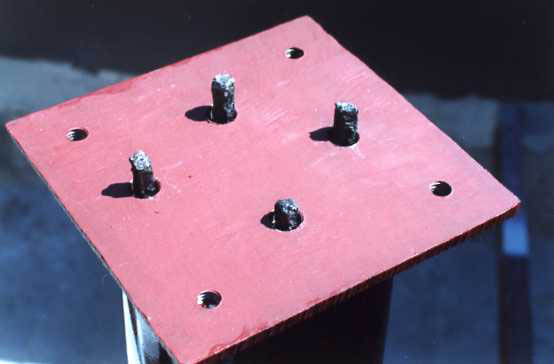

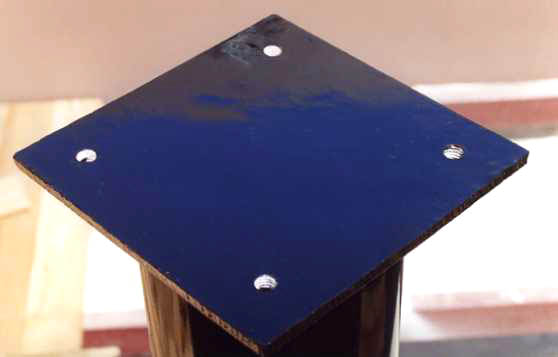

Placa
base terminada y pintada |
 |

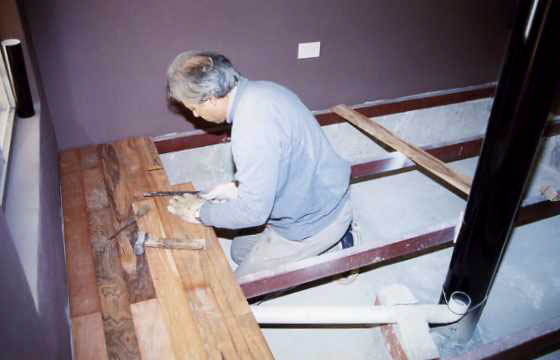

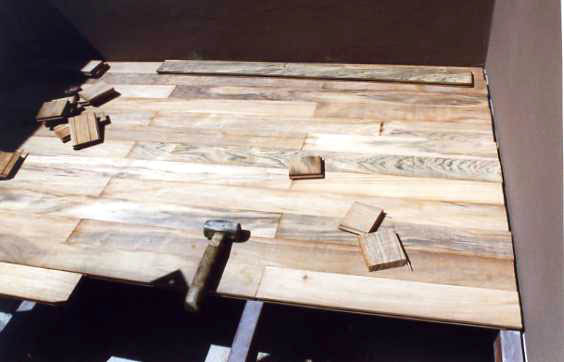

Comienzo
de la instalación del piso de madera de Curupay entarugado |
 |
Pintura
terminada de todo el piso y paredes de la terraza |
 |

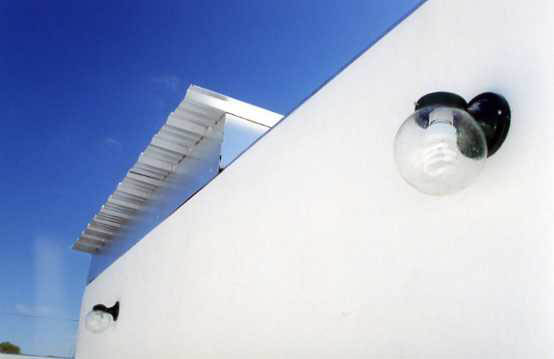

Techo
y luminarias exteriores |
 |
Últimos
retoques de pintura a la puerta de entrada |
 |
Avance
del piso entarugado |
 |

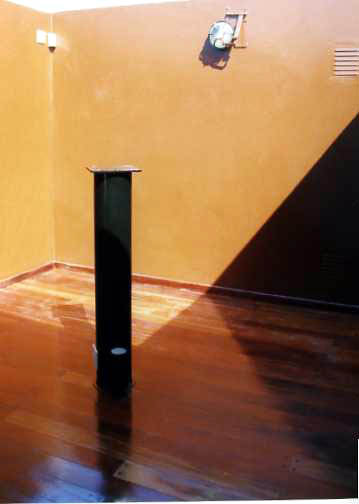

Piso
terminado asoleándose para oscurecerlo |
 |

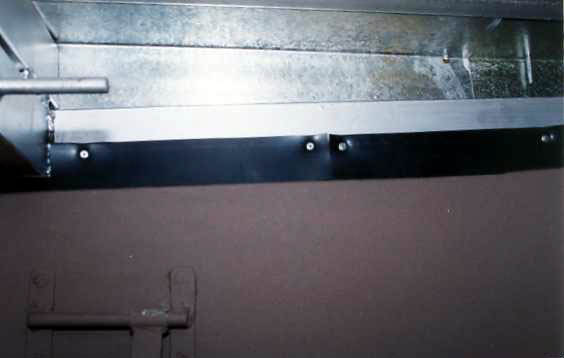

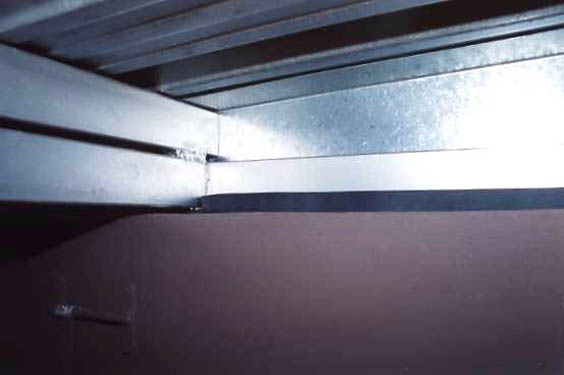

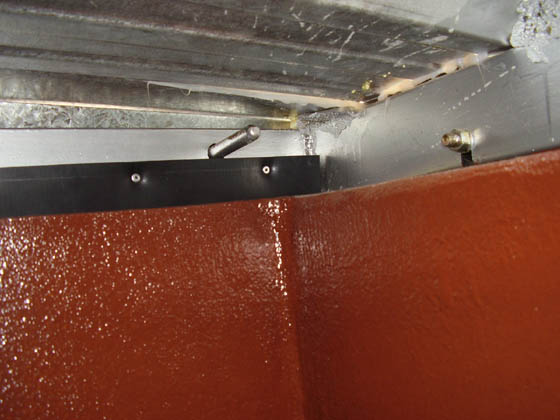

Pollera de goma interior remachada en el frente del techo corredizo para evitar el ingreso de agua de lluvia Las ondas laterales de las chapas fueron rellenadas con poliuretano expandido y sellador de silicona |
 |
Burlete
de goma pegado sobre la carga para que al cerrar el techo hermetice la
cara más comprometida por las lluvias con viento del sudeste (se
decidió colocarlo luego de la tormenta de Santa Rosa en que el
viento hizo ingresar agua ) |
 |
PC
del escritorio |
 |

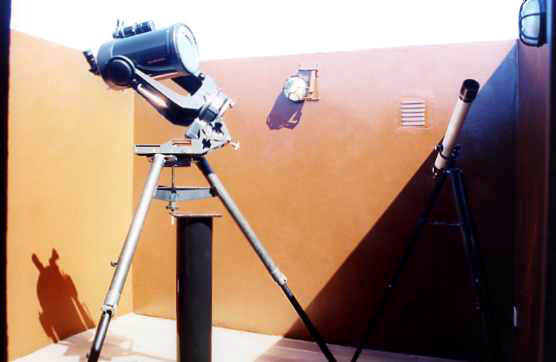

Probando
el telescopio todavía en su trípode original, a la espera
de la llegada de la montura computarizada |
 |

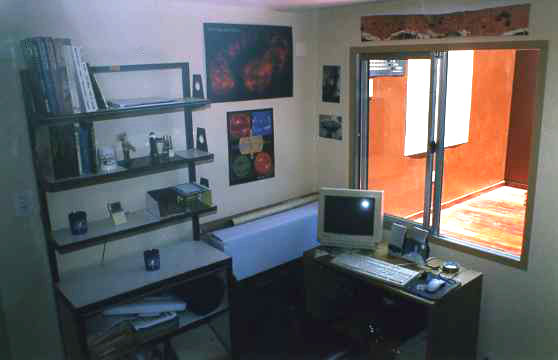

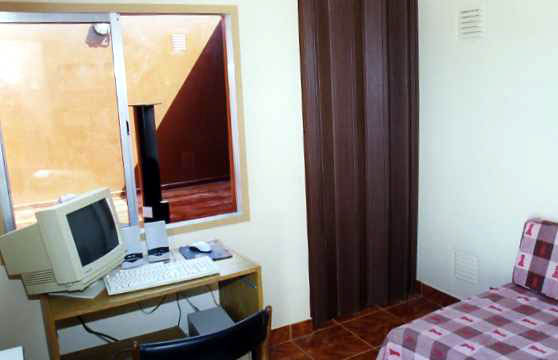

Vista del escritorio hacia la puerta de entrada |
 |
Instalación
de la puerta plegadiza |
 |
Primeras manos del plastificado del piso La pintura de las paredes se cambió por sintético ya que la pintura látex oscura se manchaba mucho y no se puede lavar sin que queden marcas |
 |

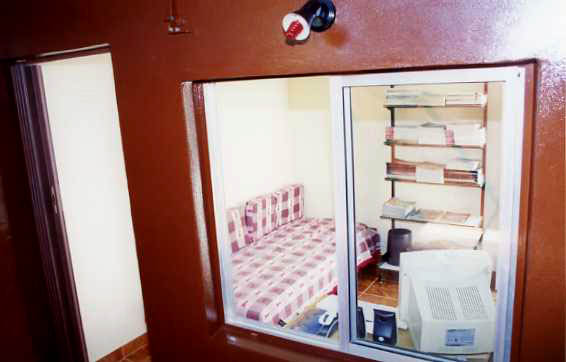

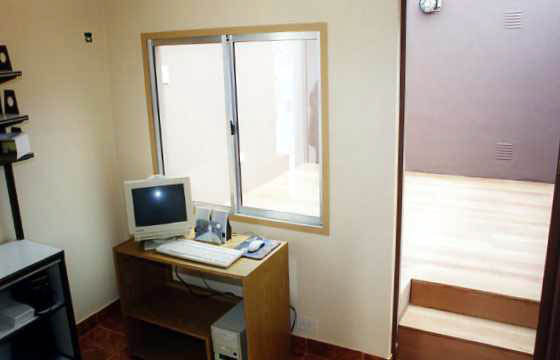

Vista
del escritorio desde el observatorio |
 |

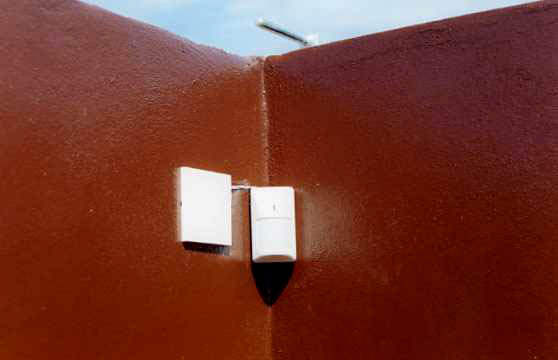

Sensor
infrarrojo de la alarma |
 |

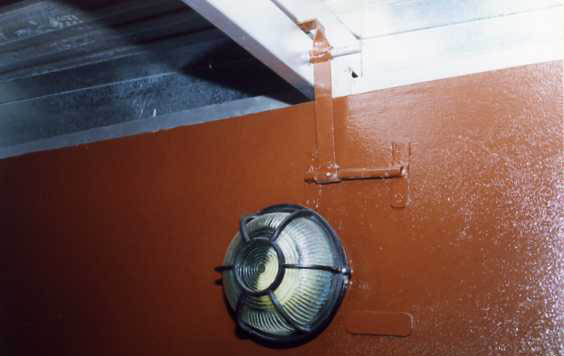

Detalle
de la traba del techo para evitar su apertura |
 |
Detalle
de calce del techo para evitar que se levante con el viento |
 |

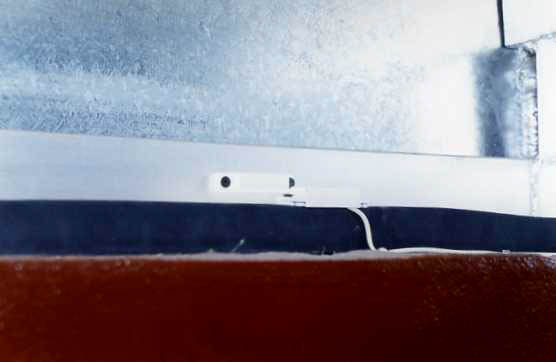

Sensor
magnético del techo corredizo |
 |

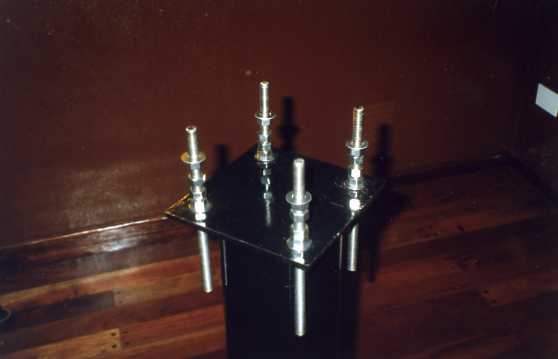

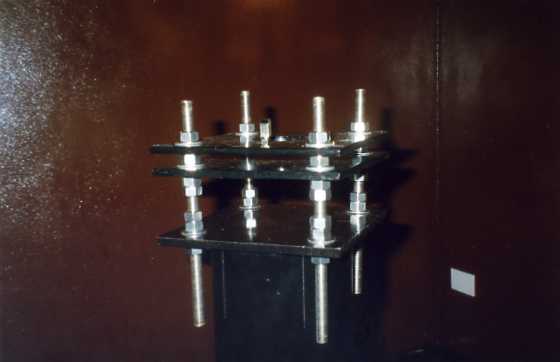

Armando la base Varillas roscadas, tuercas y arandelas de inoxidable |
 |

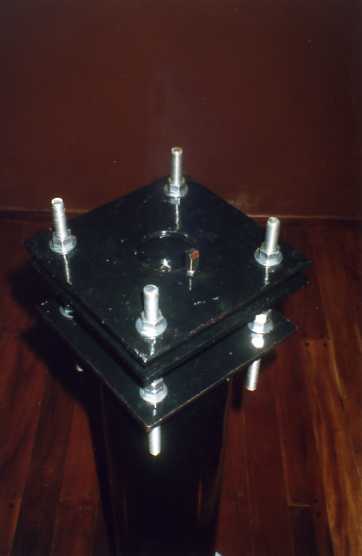

Dos
placas de 3/8" con regulación de nivel |
 |
Listo
para recibir la montura |
 |

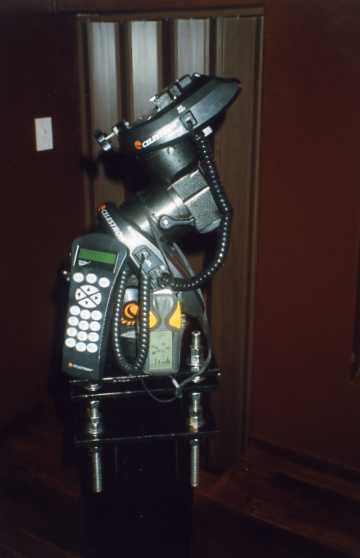

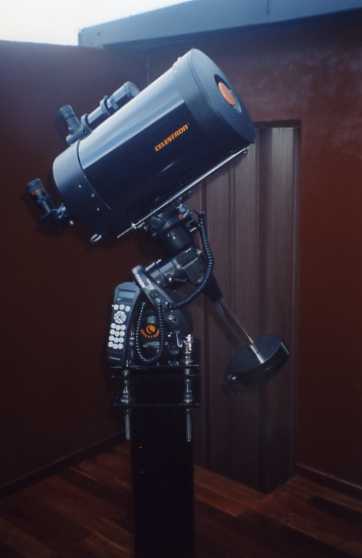

Montura
Celestron Advance C8-SGT instalada y GPS portátil midiendo las
coordenadas del telescopio |
 |

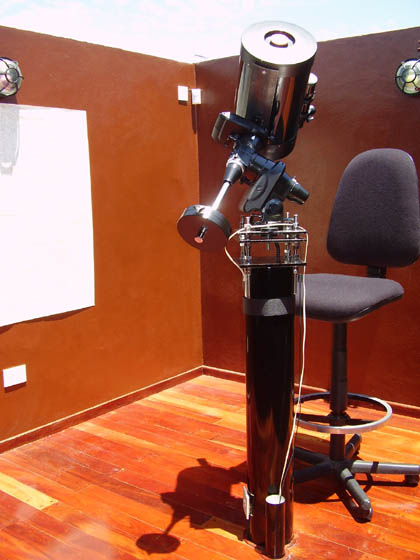

Tubo
instalado |
 |

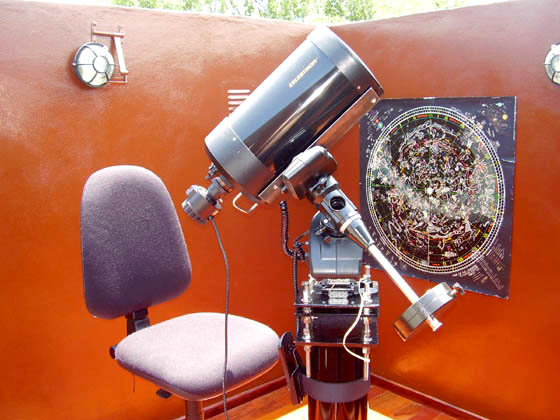

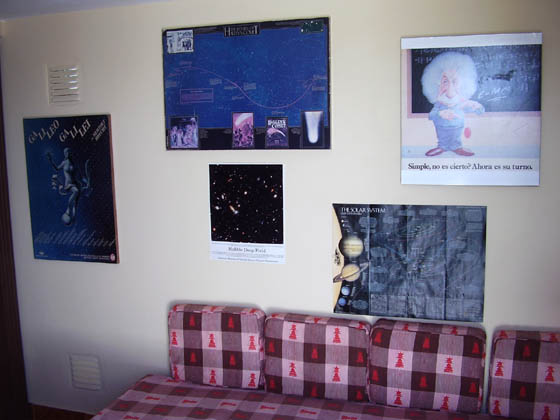

Decoración con mapas estelares fosforecentes |
 |
Silla
regulable en altura para fácil acceso al ocular |
 |

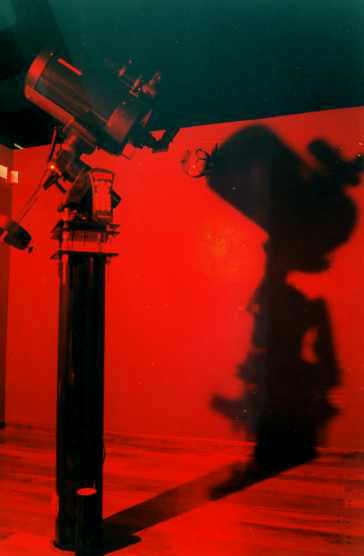

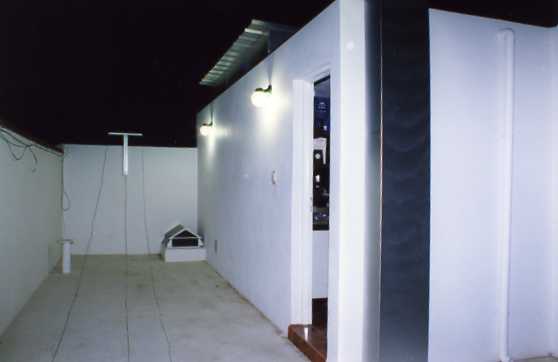

Vista
nocturna |
 |
Primeras
pruebas de alineación |
 |

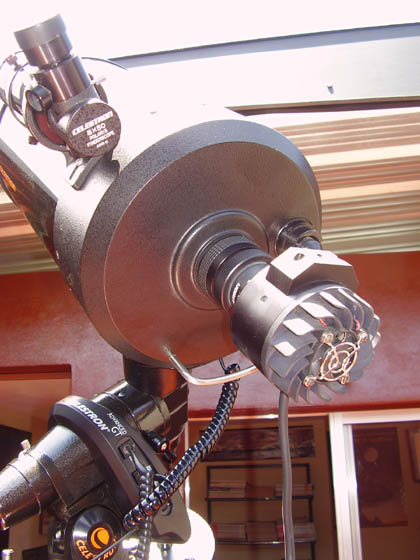

Instalación de la cámara CCD SBIG ST 237 |
 |

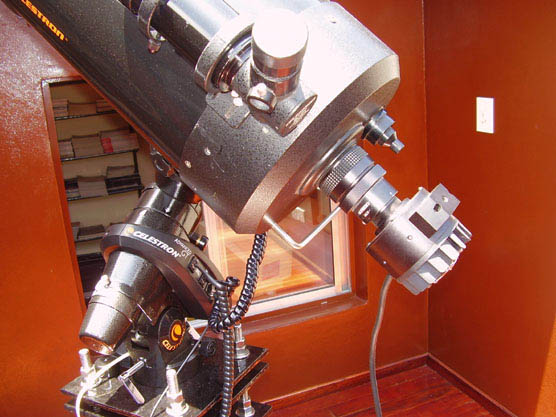

Cámara
CCD y reductor focal de f/10 a f/6.3 |
 |

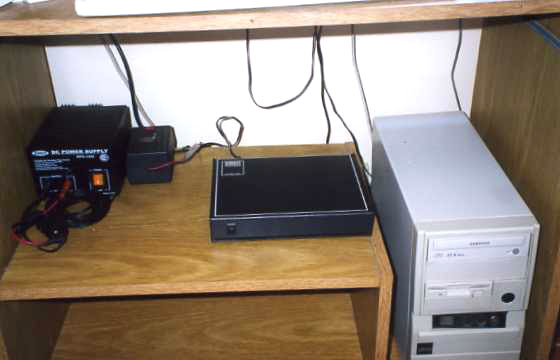

Fuente
regulada de la montura y CPU y transformador de la cámara CCD |
 |

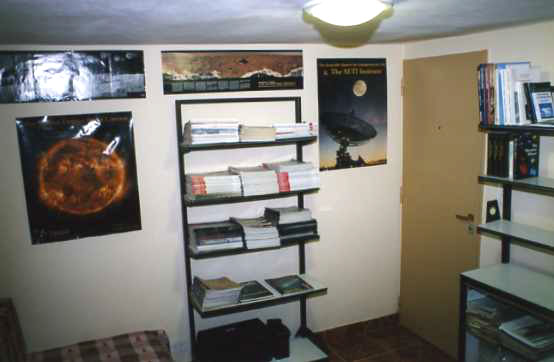

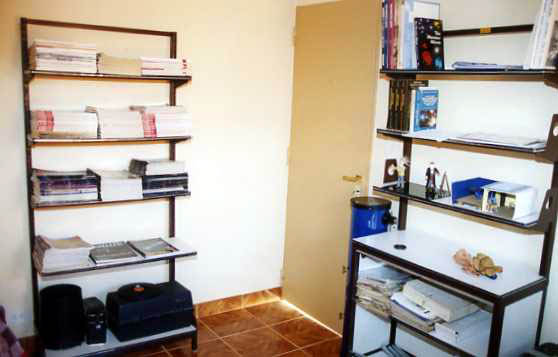

Oficina
1 |
 |
Oficina
2 |
 |
Oficina
3 |
 |
Maqueta
confeccionada por mis hijos |
 |

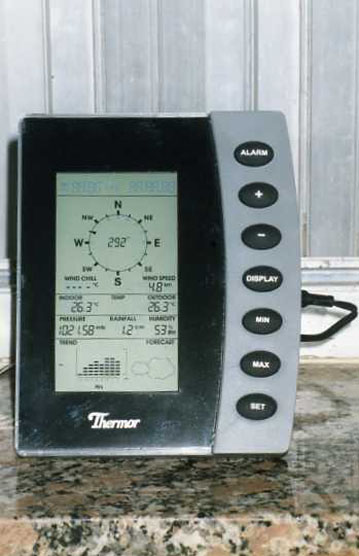

Estación meteorológica inalámbrica con sensor de temperatura, humedad y presión internas ubicada en la casa
|
 |

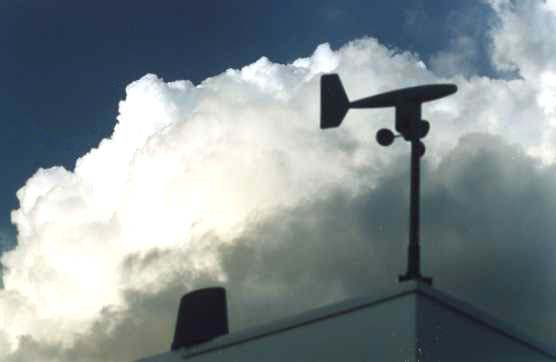

Sensores
de velocidad y dirección del viento, y pluviómetro en el
techo del tanque de agua pegado al observatorio |
 |
Sensor
de temperatura externa y transmisor inalámbrico de datos de viento
y precipitación |
 |
Inauguración con tijera acorde al evento 17 de diciembre de 2006 |
 |
Mostrando
la operación del telescopio |
 |
|
